一、核心优势：高效、集成、灵活
1、高效率设计
宽开关频率范围：支持自适应频率调节，轻载时降低频率以减少开关损耗，满载时优化频率以降低器件温度，提升全负载范围效率。
谷底导通技术：内置谷底检测电路，在准谐振（QR）模式下实现软开关，进一步降低开关损耗。
频率折返技术：结合固定频率调制，减少 EMI 辐射的同时保持高效率。
2、高集成度
内置高压 MOSFET：减少外部元件数量，降低 BOM 成本，简化 PCB 设计，提升系统可靠性。
内置抖频电路：无需外部元件即可降低 EMI，简化滤波设计，节省空间。
优化变压器设计：结合芯片特性提供变压器参数建议，减少漏感与分布电容，提升能效。
3、灵活的工作模式
准谐振（QR）模式：中等负载下实现高效软开关，适用于手机、平板充电器。
强制开启与锁谷底模式：极轻载或空载时强制开启 MOSFET，配合突发模式降低待机功耗；锁谷底模式在特定负载下优化效率与噪声平衡。
突发模式（Burst Mode）：轻载或空载时工作电流仅 250?A，满足 CoC V5 和 DoE VI 能效标准。
二、保护功能：全方位安全保障
1、电压保护
输出过压保护（VS_OVP）：快速响应输出电压异常，防止损坏设备。
输出欠压保护（VS_UVP）：避免低电压导致的性能下降或数据丢失。
VDD 过压保护（VDD_OVP）：保护芯片供电电路，防止高压损坏。
Brown-in/Brown-out：防止输入电压跌落或恢复时的异常启动。
2、温度保护
过温保护（OTP）：内置温度传感器，当芯片温度超过阈值时自动降频或关断，防止过热失效。
可配置 OTP 阈值：用户可根据应用场景调整过温保护触发点。
3、功率保护
过功率保护（OLP）：限制输出功率，防止过载或短路导致的器件损坏。
准确恒流输出（CC）：支持输入电压补偿，适用于电池充电器或 LED 驱动。
三、定制化配置：满足多样化需求
1、频率与保护阈值可调
频率（fBNK_MAX）：通过外部电阻或引脚配置，优化效率与 EMI 平衡。
输出过压/欠压保护阈值（VVS_OVP/VVS_UVP）：根据应用需求调整保护点。
VDD 过压保护阈值（VVDD_OVP）：保护芯片供电电路安全。
2、模式选择与补偿
工作模式切换：通过引脚配置选择 QR 模式或强制开启模式。
输入电压补偿：支持 CC 模式下的输入电压补偿，提升恒流精度。
四、应用场景：覆盖主流快充与电源市场
1、手机、电脑适配器
支持 20W-65W 快充，兼容 PD、QC 等协议，满足小体积、高功率密度需求。
突发模式降低待机功耗，满足 CoC V5 和 DoE VI 标准。
2、高功率密度快速充电器
结合 GaN 器件，实现 100W 以上多口充电器设计（如 65W 65W 双 C 口方案）。
高集成度减少 PCB 面积，提升功率密度。
3、高能效反激式辅助电源
适用于服务器、工业设备等辅助电源，提升系统整体能效。
宽输入电压范围（如 90-264Vac）适应不同地区电网标准。
五、封装与能效标准

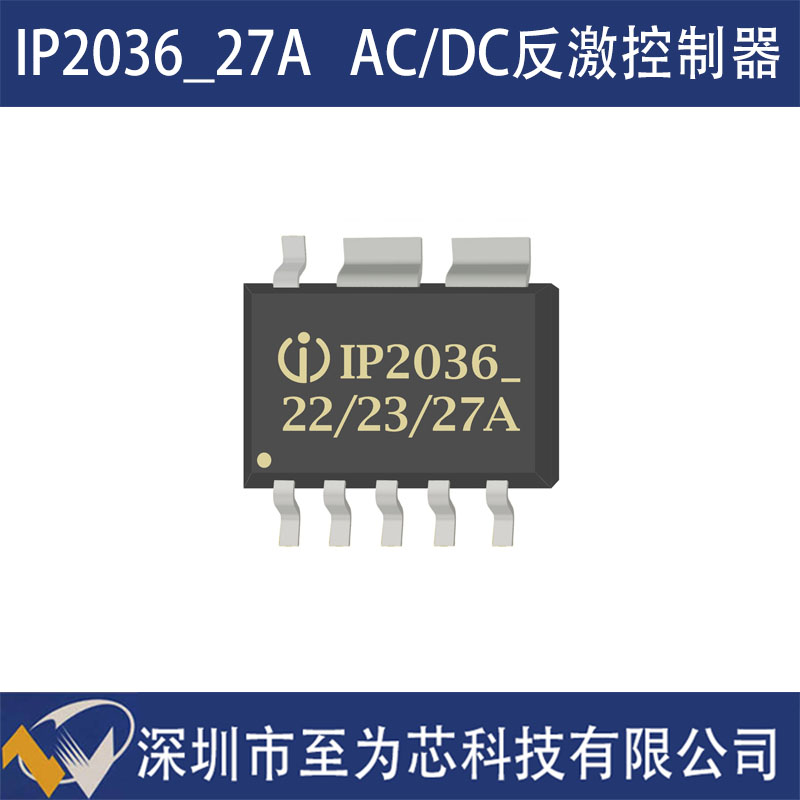

1、DASOP-8 封装
小型化设计（如 3mm?3mm），适合高功率密度适配器。
散热性能优化，降低热阻，提升可靠性。
2、能效标准合规
满足 CoC V5 和 DoE VI 等严苛标准，加速产品国际化认证。
轻载效率提升 10% ，满载效率≥92%，待机功耗＜30mW。
